隨著經濟建設高速發展,現代建筑日新月異,建筑配電的復雜性已成為建筑設計、投資、施工單位普遍關注的一大課題。為順應市場潮流,跟蹤世界先進技術,預制分支電纜的誕生給建筑物中的供電線路帶來新的選擇。

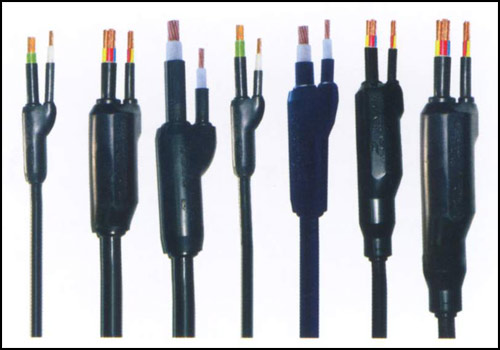

FZ系列預制分支電纜的主要優點
具有優良的供電安全可靠性
安裝簡便,環境條件要求低,施工方便
優良的抗震性、氣密性、防水性和耐火性
免維護
可明顯降低配電成本
品種規格多,選用靈活,任意組合
FZ系列預制分支電纜的品種、型號
可選用電纜(均為銅導體)的型號有:
YJV- 交聯聚乙烯絕緣聚氯乙烯爐套電力電纜。
ZR-YJV- 交聯聚乙烯絕緣聚氯乙烯護套阻燃電力電纜。
NH-YJV- 交聯聚乙烯絕緣聚氯乙烯護套耐火電力電纜。
VV- 聚氯乙烯絕緣聚氯乙烯護套電力電纜。
ZR-VV- 聚氯乙烯絕緣聚氯乙烯護套阻燃電力電纜。
NH-VV- 聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜。
GWDZ-,WDZA-,WDN-,WDZAN-新一代聚氯乙烯護套低煙、低毒、無鹵電力電纜。
G—隔氧層系列分支電纜
注:
1.未作特別說明,電纜額定電壓(Uo/U)均為0.6/lkV銅導體單芯低壓電力電纜。
2.主干電纜均采用黑色護套電力電纜。
3.分支電纜無特別說明時,均采用與主干電纜同型號的電力電纜。
4.分支電纜若要求采用色標(黃、紅、綠、線藍、黃綠)的BV-500型電線,應在訂貨時詳細說明。
FZ系列預制分支電纜的主要性能
絕緣電阻≥200MΩ;
7.4.2絕緣耐壓≥3.5kV/5min
7.4.3良好氣密性與防水性,即將分支接頭浸入水中,在水與電纜芯之間測量絕緣電阻和工頻耐壓均應符合7.4.1和7.4.2的要求。
7.4.4分支接頭的接觸電阻小,接觸電阻與等長的分支線的基準電阻之比值≤1.2;
7.4.5接頭短路強度大,短路后接觸電阻比率的變化率≤0,2;
7.4.6 ZR—YJV型阻燃預制分支電纜,護套的自熄時間≤12s,符合GB/T18380.3的要求
7.4.7 NH耐火型電纜除了能在正常的工作條件下供電外,也能在燃燒情況下,保持90mm的正常運行,符合GBl2666.6的要求;
7.4.8 VV型電纜的銅芯的最高工作溫度為70℃,YJV型電纜的銅芯的最高工作溫度為90℃;
7.4.9具有優良的耐腐蝕性,能抵抗無機鹽、油、堿、酸和有機溶劑對它的腐蝕;
7.4.10 YJV型預制分支電纜具有優良的熱穩定性和抗老化性;
7.4.11 GWDZ—,WDZA—,WDN—,WDZAN—清潔型預制分支電纜具有低煙、低毒、無鹵、耐火等優越性能;
7.4.12 GZR—YJV隔氧層系列分支電纜。具有高阻燃、耐火性能,阻燃性能超過阻燃標準A類。
